Elektroniikkaosan kehityskeskustelu

[Lauri Jämsä]

Mietin tuota USB latausta. Keksimäsi ratkaisu on kyllä parempi, kun tätä mitä aijon nyt ehdottaa, mutta kerrotaanpa kuitenkin.

MAX1551 on kätevä pieni SOT-23 paketissa oleva lithium laturi, joka lataa maksimissaan 100mA kun on kiinni usbissa, ja 280mA kun ulkoinen poweri kiinni. Nämä latausvirrat on kyllä liian pieniä suurille akuille. Ja gps/gsm modulissa taisi jo muutenkin olla laturi. Voisi laittaa Pfetin USB ja DC-nastan välille ja viedä se johtavaan tilaan kun halutaan lataa nopeammin. Veisi todella vähän piirilevytilaa.

http://www.maxim-ic.com/datasheet/index.mvp/id/4002

Olen käyttänyt tuota piiriä aikaisemminkin, ihan ok, jos tarvitaan pelkkää latausta, eikä muuta powermanagementtia. Se, mikä olisi voinut tulla kyseeseen, olisi ollut tuon yhteiskäyttö moduulin oman latauselektroniikan kanssa niin, että kun kytketään tavallinen 100mA max -USB-laite kiinni, ladattaisiin tuolla ja kun laturi, sitten moduulin laturilla. Menee kuitenkin monimutkaiseksi, joten eiköhän mennä ainakin REVA-laudalla tuolla NAND+PMOS-kytkennällä. Ehtiihän tuota viilata täydellisemmäksi ja yksinkertaisemmaksi myöhemminkin, jos keksii paremman

[slobo]

Oho, enpäs huomannutkaan tuota artkelia

[juhani]

pitää vielä Laurilta kysyä tämmöistäkin.onko mahdollisessa raudassa ominaisuutta säätää itse
raudan hereilläolo aikaa jotenkin?

esim:1000mAh akulla laite pysyy elossa tietyn aikaa.niin voikos tuota aikaa muuttaa,yleensä hitaammaksi,jolloin saataisiin pidempi toiminta aika akkua suurentamatta?
voisi olla hyväkin ominaisuus,jos koko/paino on tärkeä asia sovelluksissa.

[Lauri Jämsä]

pitää vielä Laurilta kysyä tämmöistäkin.onko mahdollisessa raudassa ominaisuutta säätää itse
raudan hereilläolo aikaa jotenkin?

esim:1000mAh akulla laite pysyy elossa tietyn aikaa.niin voikos tuota aikaa muuttaa,yleensä hitaammaksi,jolloin saataisiin pidempi toiminta aika akkua suurentamatta?
voisi olla hyväkin ominaisuus,jos koko/paino on tärkeä asia sovelluksissa.

Kyllä on. Mikrokontrollerin voi laittaa nukkumaan, jolloin se ei vie juuri ollenkaan virtaa. Myös GSM-moduulilla on erilaisia unimoodeja, jotka vievät n. yhden milliampeerin virtaa. Yhden ampeeritunnin akulla päästäisiin siis levätessä n. tuhannen tunnin akkukestoon.

[Lauri Jämsä]

Nyt se on sitten tapahtunut! Viikonlopun ahkerointi tuotti tulosta ja RuuviTrackerin ensimmäinen piirilevy on lähes tilauskunnossa!

Koko: 50 x 37mm
Kerrokset: 2
Kapein veto: 150um
Pienin clearance vetojen ja läpivientien välillä: 150um
Yhteisen maatason clearance: 200um

Selvittelen vielä hieman tehtaita, luultavasti levyt menevät tilaukseen alkuviikosta. Alla olevista 3D-kuvista puuttuvat vielä mm. kortinlukijan, GSM-moduulin ja kompassin 3D-mallit, mutta ne voi ajatella kuvaan oikeille kohdilleen

Suunnittelusta sen verran, että vaikeuksia tuotti lähinnä pysyä kahdella kerroksella, mutta silti saada mahtumaan kaikki vedot levylle. Myös pysyminen 50 millimetrin mittojen sisällä teki aika tiukkaa, mutta onnistui kuin onnistuikin (tässä syy, miksi 5x5cm kriittinen mitta). Joitain täydellisiä suunnittelusääntöjä rikkovia myönnytyksiä jouduin näiden juttujen takia tekemään, mutta edullinen hankintahinta kiittää jatkossa



[Pietari]

Melko hienon näköinen piirilevy. Miten monta komponentia tuosta löytyy ja mitä koko nuo vastukset ovat?

[Lauri Jämsä]

Melko hienon näköinen piirilevy. Miten monta komponentia tuosta löytyy ja mitä koko nuo vastukset ovat?

116 komponenttia ja suurin osa vastuksista/konkista ovat 0603-kokoisia. Osa suurista kondensaattoreista 0805:sia. Jätin 0402:sten käytön aivan tarkoituksella, koska se helpottaa laitteen juottamista kasaan ilman mikroskooppia. Läpivientejä n. 200, niiden porakoko 0,3mm ja kaulus 0,6mm.

[Pietari]

Melko hienon näköinen piirilevy. Miten monta komponentia tuosta löytyy ja mitä koko nuo vastukset ovat?

116 komponenttia ja suurin osa vastuksista/konkista ovat 0603-kokoisia. Osa suurista kondensaattoreista 0805:sia. Jätin 0402:sten käytön aivan tarkoituksella, koska se helpottaa laitteen juottamista kasaan ilman mikroskooppia. Läpivientejä n. 200, niiden porakoko 0,3mm ja kaulus 0,6mm.

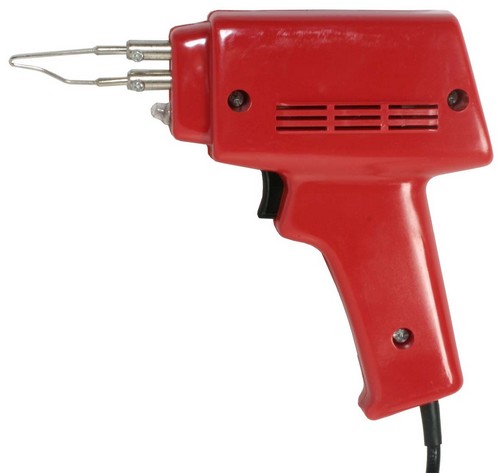

Huhuh, meneepä jo pieni kokoiseksi. Onnistuukohan niiten 402 komponentien kolvaus vielä tämmösellä kolvilla: http://www.vekoy.com/product_info.php?cPath=91_628&products_id=5665.

[Lauri Jämsä]

Huhuh, meneepä jo pieni kokoiseksi. Onnistuukohan niiten 402 komponentien kolvaus vielä tämmösellä kolvilla: http://www.vekoy.com/product_info.php?cPath=91_628&products_id=5665.

Toki onnistuu. Ongelmana on vain, ettei ilman suurennosta tahdo kunnolla nähdä, että onko missään väleissä tinapalloja jne. Pinsetit, hyvä piirilevy ja mikä tahansa kolvi (paitsi tällainen) riittävät 0402:sten juottamiseen.

Ja kuten sanoin, RuuviTrackerin levyllä ei ole 0402-kokoisia komponentteja

[Pietari]

Ja kuten sanoin, RuuviTrackerin levyllä ei ole 0402-kokoisia komponentteja

Oho, näköjään luin väärin . Pitäisi varmaan lukea tietokoneella eikä android-puhelimella ennen kuin menää mitään sanomaan.

[juhani]

tuo näyttää todella hyvältä ehkä senverran lisäsin tuohon levyyn lisäisin tekstiä,jossa suunittelijan
nimi näkyisi,tai ruuvipenkin logo.senverran pitää suunittelijankin nimi olla näkyvissä

hienoa työtä kaikkinensa.

[Lauri Jämsä]

tuo näyttää todella hyvältä ehkä senverran lisäsin tuohon levyyn lisäisin tekstiä,jossa suunittelijan
nimi näkyisi,tai ruuvipenkin logo.senverran pitää suunittelijankin nimi olla näkyvissä

hienoa työtä kaikkinensa.

Kyllä siihen vielä tekstejä ja logoja tulee, jos saan mahtumaan

[juhani]

jos linkittäminen on sallittu,niin tinatessa voi käyttää tälläistä"apusilmää" kaverina.
eikä ole edes kallis valmistaa.
tullut tuollainen testattua,ja ihan hyvin toimii.
http://www.buildlounge.com/2011/12/07/c ... or-gadget/

[Vilikki]

Lauri: Hienolta näyttää! Mietin tuossa, että eikös useimmilla "halpis" valmistajilla ole kapein veto ja clearance ylensä 0.2mm? Tuolla halpis valmistajalla näytti olevan minimi 6mil, eli 0,1524mm. Tosin suosittelivat 8mil, eli reilu 0,2mm. Itte oon suunnitellu levyt aina tuolla 0,2mm vetojen nyrkkisäännöllä, mutta enpäs ihan noin ahdasta levyä olekaan koskaan tehnyt. Olisi kiva pyöritellä tuota levyä itsekin koneella, mutta pitäisi tuo Kicad asentaa... Sen saanee myös windowssille...

[Lauri Jämsä]

Lauri: Hienolta näyttää! Mietin tuossa, että eikös useimmilla "halpis" valmistajilla ole kapein veto ja clearance ylensä 0.2mm? Tuolla halpis valmistajalla näytti olevan minimi 6mil, eli 0,1524mm. Tosin suosittelivat 8mil, eli reilu 0,2mm. Itte oon suunnitellu levyt aina tuolla 0,2mm vetojen nyrkkisäännöllä, mutta enpäs ihan noin ahdasta levyä olekaan koskaan tehnyt. Olisi kiva pyöritellä tuota levyä itsekin koneella, mutta pitäisi tuo Kicad asentaa... Sen saanee myös windowssille...

Ei olisi 0,2-millisillä vedoilla ja -clearancella onnistunut millään noin pieneen tilaan ja kahteen kerrokseen. Kyllä iTeadin euron levyistä pitäisi tulla noilla mitoilla toimivia. Sen näkee sitten, kun palailevat ensi kuussa astialle

Ensimmäiset levyt tilataan Virosta Brandner PCB:ltä ja jatkossa sitten Kiinasta esim. PCBCartilta.

[Vilikki]

Ei olisi 0,2-millisillä vedoilla ja -clearancella onnistunut millään noin pieneen tilaan ja kahteen kerrokseen. Kyllä iTeadin euron levyistä pitäisi tulla noilla mitoilla toimivia. Sen näkee sitten, kun palailevat ensi kuussa astialle

Ensimmäiset levyt tilataan Virosta Brandner PCB:ltä ja jatkossa sitten Kiinasta esim. PCBCartilta.

Näin arvelinkin, tuo on ahtaan näköinen levy. Itse olen aina tilanut levyt tuolta PCBCartilta, mutta harrastushommiin (alle 10 levyä, tulevat levyt aika hintoihin) Millainen paikka tuo Brandner PCB oikein on? Mihin hintaan sieltä irtoaa levyt? Ymmärtävätkö suomea, vai onko helpoin englanniksi? Mites maksu ja toimitus hoituu?

[Lauri Jämsä]

Ei olisi 0,2-millisillä vedoilla ja -clearancella onnistunut millään noin pieneen tilaan ja kahteen kerrokseen. Kyllä iTeadin euron levyistä pitäisi tulla noilla mitoilla toimivia. Sen näkee sitten, kun palailevat ensi kuussa astialle

Ensimmäiset levyt tilataan Virosta Brandner PCB:ltä ja jatkossa sitten Kiinasta esim. PCBCartilta.

Näin arvelinkin, tuo on ahtaan näköinen levy. Itse olen aina tilanut levyt tuolta PCBCartilta, mutta harrastushommiin (alle 10 levyä, tulevat levyt aika hintoihin) Millainen paikka tuo Brandner PCB oikein on? Mihin hintaan sieltä irtoaa levyt? Ymmärtävätkö suomea, vai onko helpoin englanniksi? Mites maksu ja toimitus hoituu?

Brandner on hyvä paikka nopeisiin kohtuuhintaisiin, mutta laadukkaisiin protosarjoihin. Ei ehkä kuitenkaan harrastelevyihin, koska hinnat ovat selvästi Kiinalaisia kovemmat. Englanniksi olen itse toiminut heidän kanssaan, kaikki työntekijät eivät osaa suomea. Tykkäävät usein soitella perään, jos on jotain kysyttävää. Maksu virman piikkiin ja toimitus yleensä DHL tai TNT. Stensiilitehtaana olen käyttänyt usein Sincotronia, jolla on tehdas Virossa. Heidän kanssaan on onnistunut peli ihan suomeksikin.

[Lauri Jämsä]

Piirilevyt on nyt tilattu. Suunnilleen tältä se näyttää:


Nyt nukkumaan...
